浮选柱

   ---广泛应用于金属矿、非金属矿物细粒物料的分选，具有性能稳定、效                率高、处理量大，设备简捷可靠，投资省、见效快、维修量小等优点

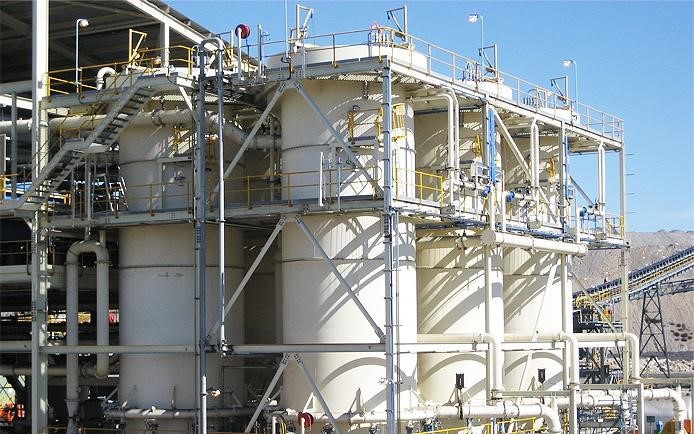

（一）、充气式浮选柱简介：

ZWNC微泡逆流充气式浮选柱由本公司科研人员通过市场调查、走访客户，并不断跟踪、借鉴国内外科研成果，综合国内外同类设备的优点及先进技术，为适应选矿领域庞大市场的需要，独立研制开发的一种新型高效的细粒矿物分选设备。

（二）、微泡逆流充气式浮选柱性能特点及优势

1、优化设计一种新型多点锥形矿浆给料装置，给矿更加均匀，浮选过程更加平稳，有利于提高回收率，浮选效果好。分配器弯管采用新型耐磨陶瓷贴层，可以使弯管的使用寿命达到5年，该项技术已申报国家专利。

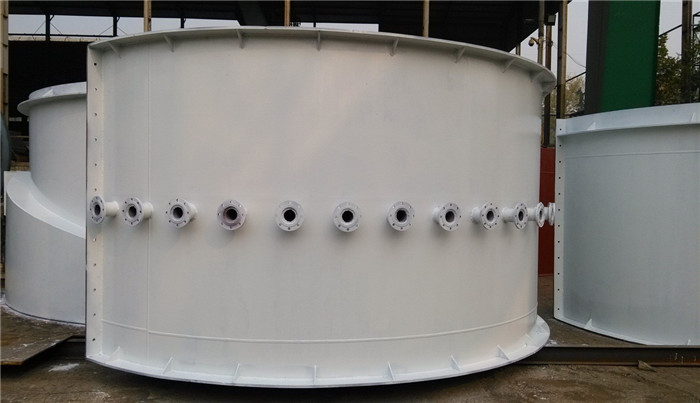

2、优化设计一种新型喷枪式微泡发生器，主体材料选用聚四氟乙烯，枪头材料选用氧化锆陶瓷，气泡小、可靠性高，可在线更换，而且耐腐蚀，耐磨损。

3、新型紧固装置：新型喷枪式微泡发生器采用新式紧固装置，解决了矿浆沿发泡器边缘渗漏的问题，装卸容易，便于喷枪的现场检修和维护，可实现载流更换，更换一支喷枪的时间不超过2分钟。

4、精矿收集槽采用“船”形辐射状导泡槽，保证泡沫及时顺畅的排出。
  5、边缘效应导流板：有效消除了柱壁矿浆的短路效应，使得改变方向的矿浆和气泡在柱壁也能达到和在柱体中部接近的碰撞接触概率，从而提高回收率。
  6、采用专用智能尾矿调节阀，具有调节性能好，耐磨，维修方面等特点。浮选柱专用尾矿调节阀，阀芯采用陶瓷贴片，使用寿命较传统调节阀延长2—3倍，调节速度较传统的电动阀快10倍，使液位控制更稳定。每台浮选柱采用双回路尾矿调节，做到调节阀更换不停机，维修更加方便灵活，得到了用户的好评，该项技术已申报国家专利。

7、给矿分配装置：我公司自主研发的多喷头分散给矿装置，使给矿更加均匀，浮选过程更加平稳，有利于提高回收率，

 8、柱体内壁衬耐磨钢板，防止主机磨损及腐蚀。
   9、先进的电气控制系统，实现工业计算机数据管理和各种参数的控制。主要控制柱体液位、尾矿箱液位、充气量、阀门开度等。

（三）、构成、特性参数：

1、构成

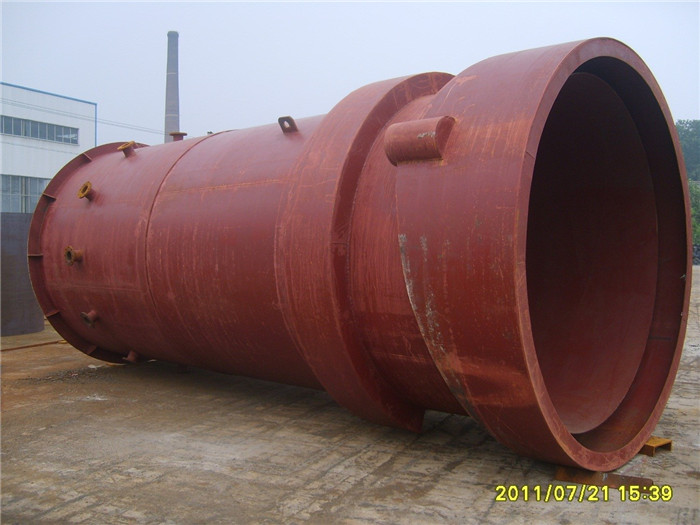

它包括柱体、微泡发生器、分配器、尾矿箱、控制柜四个部分。柱体又可分为三段，即精选段、粗选段和扫选段。

      2、主要特性参数

二、静态旋流微泡浮选柱

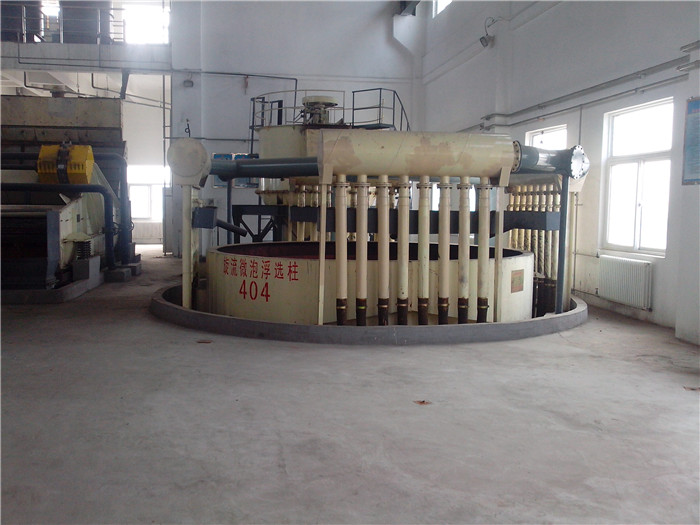

（一）、静态旋流微泡浮选柱：

系列静态旋流微泡浮选柱是我公司综合国内外同类设备的优点及先进技术，研制开发的一种新型高效的细粒矿物分选设备。该设备作为传统的机械搅拌式浮选机的更新换代产品，可用于细粒煤的分选、脱硫、超纯煤的制备以及金属矿、非金属矿物的浮选和污水处理等。具有高效、节能、处理量大，设备简捷可靠，投资省、见效快、维修量小等优点。

（二）、特性参数、型号说明：

主要特性参数

（三）、产品性能特点：

    1、单位容积处理能力大，工艺指标先进。由于浮选柱集浮选和重选于一体，在一个柱体内能完成粗选、精选和扫选作用，提高了分选效率所以高灰细泥对精煤的污染小，精煤的灰分低，回收率高，完全使用于小于0.5mm的煤泥浮选，尤其适合于灰分高、粒度特细小于0.045mm的难选煤泥浮选。

    2、体外配置的射流自吸式节能微泡发生器，充气量大，气泡质量好，不堵塞，易调节，工作稳定，易维护和更换。柱体结构吸收充填式浮选柱精选的优点，克服了其在生产中存在的易堵塞的缺点，同时采用两段式设计，提高对物料分选精度的同时，降低了柱体高度。

    3、柱体高度合理，结构新颖，内设有多层筛板，气泡小，浮选效果好。

    4、动力消耗小，节能明显（比相同处理能力的常规浮选机节能1/3）。

    5、入料方式采用泵输送至矿浆预处理器，实现了矿浆自吸加药，充气，并使气、液流充分搅拌混合，能实现矿浆充分矿化，原矿矿化效果好；

    6、设有入料均布装置，并申请国家专利一项；设有均匀分配器装置，中矿分布均匀，旋流力场大，效果好；

     7、采用PLC全自动控制，操作调试方便。
